M -100工作原理

紅外光吸收原理物質內部的分子結構，如水中的氧-氫鍵和有機物中的碳- 氫鍵，會(huì )吸收特定波長的近紅外光線。在特定波長下，所反射的近紅外線能量和它所包含的吸收近紅外線的分子的數量成反比。水分儀是根據近紅外波長會(huì )被水分子吸收的原理，分析某特定波長的近紅外能量變化。

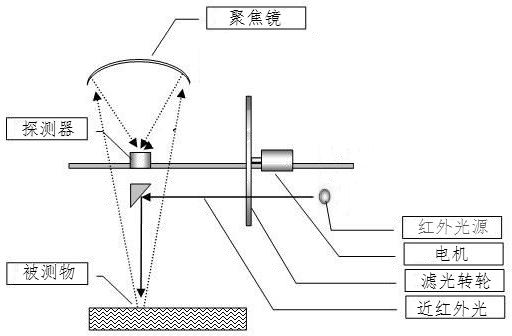

        近紅外水分儀把多個波長的近紅外線光束聚集到被測物表面上，其表面反射的近紅外線的光束被一個高級紅外光學探測系統接收和處理。這種高級紅外光學探測系統能快速處理數據。一個內嵌式的超性能微型數字信號處理芯片用來處理、儲藏和顯示所需要的數據，其精確度和穩定性非常出眾。

M-300近紅外水分儀的構成：M-300是在M-100基礎上進行升級的高配置在線水分分析儀。儀器采用雙核心設計，主要部件為近紅外探頭和顯示器兩部分。

近紅外探頭：采用進口光導式PBS探測器，探測器獨立封裝，外部光不干擾基準測量；光路結構的基準測量光和產品測量光使用同一光路，消除探測誤差影響。探頭內置信號模數轉換的單片機，避免光信號采用模擬信號傳輸易干擾的問題，探頭采用DC24V供電，低壓更安全，這些都能夠提高近紅外水分儀測量精度和穩定性。

顯示器采用工業觸摸屏，可中英文顯示切換、帶圖形曲線顯示、長達6個月的歷史記錄，USB接口支持數據導出和軟件升級功能。主機同時帶有模擬量（DC4-20MA）、數字量輸出（MODBUS-RTU、MODBUS-TCP）、開關量信號（兩路無源觸點）。信號輸出更靈活更方便，

M-300在線近紅外水分儀主要應用在有高端需求的行業，例如鋼鐵礦石、食品等行業，M-300探頭信號采用數字協議進行傳輸，探頭和人機界面的距離可以長達50米，適用于被測水分點和車間距離遠的工況。

M-300近紅外水分儀參數

1.測量范圍:0-50%（物料不滲水、顆粒直徑小于2mm）
2.測量精度:±0.2%

3.高度范圍:250mm±100mm

4.環境溫度:-30～50℃

5.環境濕度:5-90%

6.重復性:0.1%

7.響應時間:0.3-30秒

8.濾波范圍:0-2.5%

9.電源:DC220V  50HZ(也可使用我公司的AC220V轉DC24v開關電源）

10.消耗功率:150W

11.光干擾:不受外界環境光變化影響，探頭無須遮光罩

12.溫度影響:具有溫度自動補償基本不受外界溫度變化的影響

觸摸屏：彩色圖形界面，曲線顯示、觸摸操作

語言：中英文可切換

15.輸出接口：模擬量DC 4-20MA

數字量MODBUS-RTU、MODBUS-TCP

開關量：兩路無源觸點

USB：可數據導出或軟件升級

16.歷史數據：長達6個月的數據存儲
